稱重儀表是一種稱重工具，具體可以分為靜態稱重儀表和動態稱重儀表，二者在具體使用上有很大的差異。靜態稱重儀表原理是什么？靜態稱重儀表有哪些結構？下面PHISHINE菲軒就來給大家詳細科普下吧。

 一、什么是稱重儀表

稱重儀表也叫稱重顯示控制儀表，是將稱重傳感器信號（或再通過重量變送器AD模數轉換）轉換為重量數字顯示，并可對重量數據進行儲存、統計、打印的電子設備，常用于工農業生產中的自動化配料，稱重，以提高生產效率。

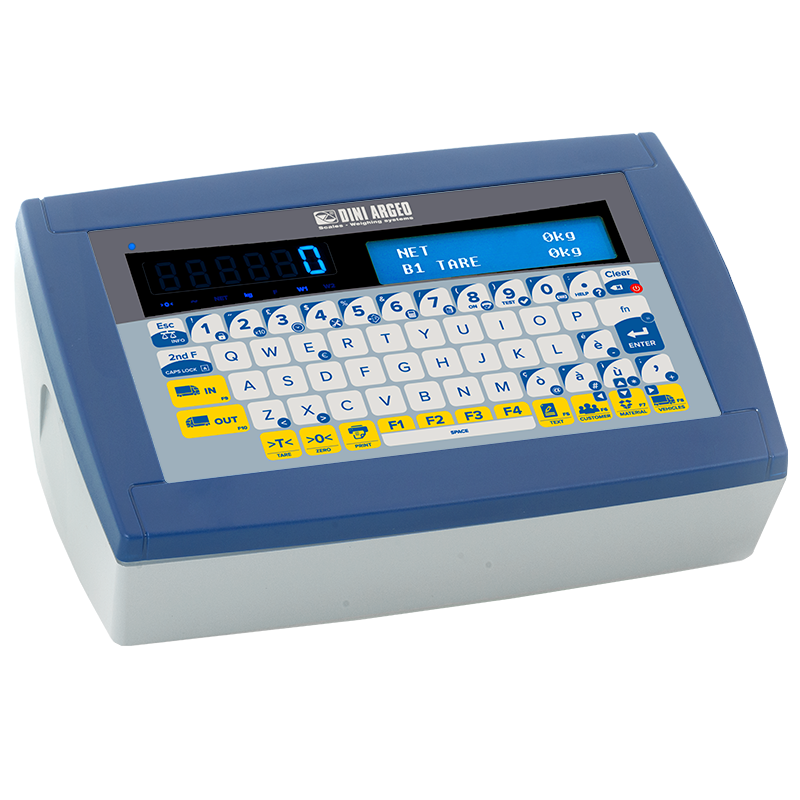

靜態稱重儀表

　　二、靜態稱重儀表原理是什么？

稱重/測力系統，是由外力作用后，稱重/測力傳感器的金屬彈性體形變，導致粘貼在彈性體上的電阻應變計電橋（惠氏登電橋）失去平衡，產生電壓。

稱重/測力儀表控制器測量傳感器電壓，經過放大濾波后，由模擬A/數字D轉換器轉換為數字信號，數字信號經過中央處理器CPU數據處理輸出作用力數值顯示。

具有輸入輸出接口的儀表，與外部信號輸入輸出成為自動控制系統的整套智能裝置。

因此，傳感器單元與儀表顯示單元組成稱重/測力計量系統，稱重/測力計量系統與自動化單元組成稱重/測力計量控制系統。

N個稱重/測力計量系統可通過通訊方式組成稱重/測力網絡計量系統，N個稱重/測力計量控制系統可通過總線方式組成集成控制系統。

稱重系統，測量的是物體質量，經過萬有引力修正指示為當?shù)刂亓恐?，表示單位為mg、g、kg、lb、t等。

測力系統，測量的是物體與物體的作用力，與當?shù)氐厍蛞o關，表示單位為N、KN、MN。（1kg≈9.8N，或1kg≈10N換算）。

靜態稱重儀表

 三、靜態稱重儀表有哪些結構？

承重機構單元：重量越大、承重面積越大，稱重機構要求越高；剛性要求第一。

稱重傳感器單元：根據稱量范圍、精度要求、動態狀態、皮重狀態、承重時間、安裝結構等選用合適的傳感器及復位結構。動態稱重傳感器具有振動頻率參數，也是判斷能否在相應的動態范圍或速度下精確相應載荷信號的關鍵參數，這個參數尤其在測力傳感器特殊列出。

安裝基礎單元：與承重機構剛性要求相似，如有基建工程的，需要符合相關設計標準。

安全限位單元：安全限位有結構防傾覆限位及傳感器防過載限位二個部分。

稱重物料單元：衡器稱重物料為恒定質量，與物料的物理及化學特性無關，但其物料的穩定狀態，影響計量過程及計量精度。自動化稱重物料是變化量。

靜態稱重儀表原理是什么？靜態稱重儀表有哪些結構？PHISHINE菲軒上文給大家講解了靜態稱重儀表的原理及結構，如果大家想要了解更多的話可以去PHISHINE菲軒官網上咨詢下。
